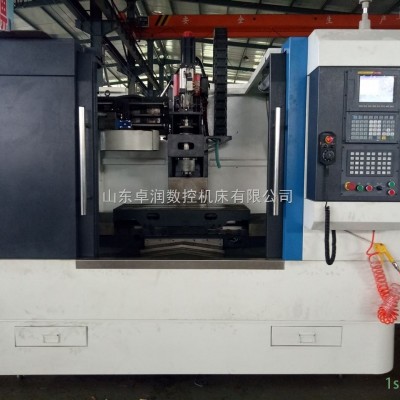

ZR-LV850高速加工中心/數控銑床機床簡介：
產品型號：LV-850
產品名稱：高速加工中心
標準系統：三菱M70A
ZR-LV850高速加工中心/數控銑床產品說明：：
● 1、X，Y，Z三軸行程： 800×500×500mm。
● 2、主軸傳動方式為直連，zui高轉速：12000rpm（*使用在9600轉以下）。
● 3、刀庫標準配置為刀臂24刀式ATC，滿足客戶的需求。
● 4、頭部組為重型箱型結構。內部肋骨強化，高剛性。
● 5、主軸打刀方式采用油壓機構，打刀時主軸受力均勻，延長軸承壽命。
● 6、電器箱采內分隔離式設計，將控制器之發熱源部分予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。
● 7、三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
● 8、X、Y、Z軸采用35寬滾柱式線性滑軌，具有高剛性、低噪音、低摩擦性，可做快速位移及獲得*循環精度，快速移動速度為48/48/36m/min。
● 9、所有成品均經過激光定位補正及循圓測試。以確保*定位精度及伺服特性。且機
臺出貨前經過嚴格的檢驗措施，確保機臺的各項精度*穩定。
技術參數
機型專案 Item Model | 單位Unit | 參數 |
工作臺尺寸 | mm | 500X1000 |
X/Y/Z軸行程 | mm | 800/500/500 |
主軸端至工作臺距離 | mm | 110-610 |
主軸中心至立柱距離 | mm | 525 |
工作臺zui大負重 | kg | 400 |
工作臺T型槽 | mm | 3*18-130 |
X/Y/Z軸快速進給 | m/min | 48/48/36 |
X.Y.Z軸絲桿規格 | mm | 3616 |
X.線軌規格 | mm | HRG35 |
Y.線軌規格 | mm | HRG35 |
Z.線軌規格 | mm | HRG35 |
定位精度 | mm | 0.01 |
重復定位精度 | mm | 0.005 |
zui小定位單位 | mm | 0.001 |
主軸zui高轉速 | rpm | 12000 |
主軸端錐度 | mm | BT40/140 |
圓盤式刀庫 | pcs | 24T |
控制器系統 | / | 三菱M70A |
主軸電機功率 | KW | 5.5/7.5 |
X/Y/Z電機扭力 | nm | 12/12/20 |
氣壓要求 | Kg/Cm2 | 6 |
電力消耗 | kva | 20 |
外形尺寸約 | mm | 2600*2360*2800
|
主要外購件清單
NO. | 品名 | 產地 | 制造商 |
1 | 主結構鑄鐵(床身) | 國產 | 采用高強度鑄鐵 |
2 | CNC控制器 | 日本 | 三菱 |
3 | 主軸驅動電機 | 日本 | 三菱 |
4 | 三軸驅動電機 | 日本 | 三菱 |
5 | 整體式主軸 | 中國臺灣 | 羅翌 |
6 | 打刀缸 | 中國臺灣 | 北矩 |
7 | X，Y，Z，軸承 | 日本 | NSK |
8 | X，Y，Z，軸硬軌 | 國產 | 自制 |
9 | X，Y，Z滾珠螺桿 | 中國臺灣 | 銀泰/上銀 |
10 | X，Y，Z軸線軌 | 中國臺灣 | 銀泰/上銀 |
11 | 三軸螺桿預拉螺母 | 中國臺灣 | 盈錫 |
12 | 三軸聯軸器 | 中國臺灣/日本 | S+P/三木 |
13 | 集中式自動潤滑系統 | 中外合資 | 河谷 |
14 | 氣源過濾凈化裝置 | 中國臺灣 | AirTAC |
15 | 冷卻裝置 | 中國 | 洛凱水泵 |
16 | 操作面板 | 中國 | 國產 |
17 | 電子手輪 | 中國 | 國產 |
18 | 外型板金 | 中國 | 國產 |
19 | 電器,過載保護器 | 法國 | 施耐德 |
20 | 主軸油冷機 | 合資 | 上海溫亨 |
21 | 熱交換器 | 中國 | 上海溫亨 |
選配
NO。 | 配置內容 | |
1 | 數控系統：三菱M70A | |
2 | 12NM/12NM/20NM | |
3 | 主軸zui高轉速：12000rpm | |
4 | 主軸傳動方式：直連 | |
5 | 主軸錐度：BT40/140 | |
6 | 800×500×500mm | |
7 | 快速移動速度：48，48，36m/min | |
8 | （1）切削冷卻系統 | （13）手動脈沖發生器:手輪 |
2．各部分確認
序號 | 項目 | 規格 | 備注 |
1 | 系統 | 西門子/FANUC/中國臺灣新代 |
|
2 | 第四軸 | 120/170/200 | 中國臺灣旭陽/煙臺* |
3 | 第五軸 | 100/200 | 中國臺灣旭陽/煙臺* |
4 | 排屑器 | 鏈?zhǔn)?/p> | 國產 |
