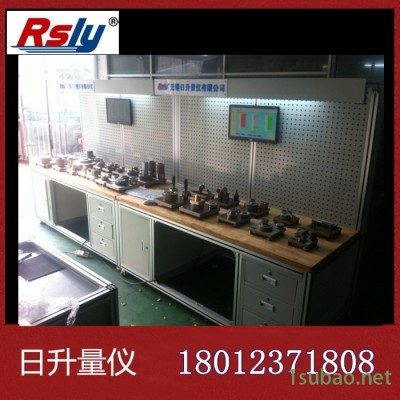

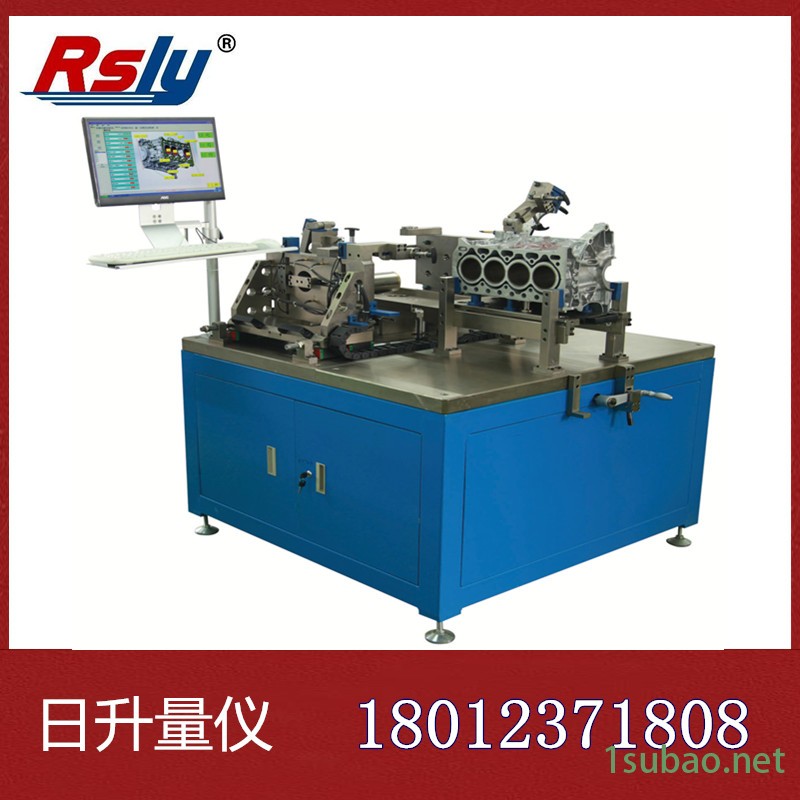

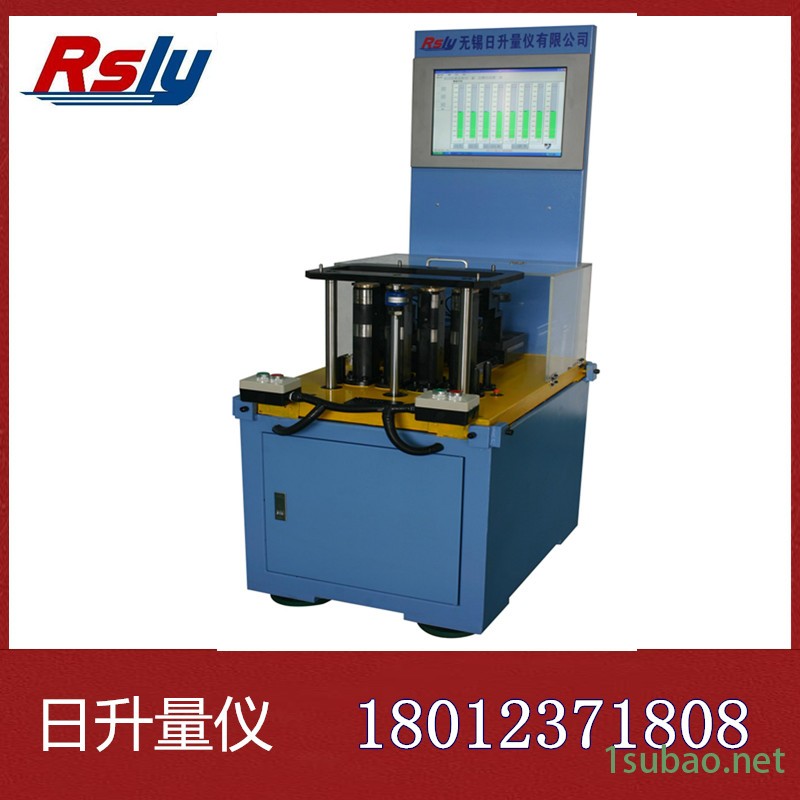

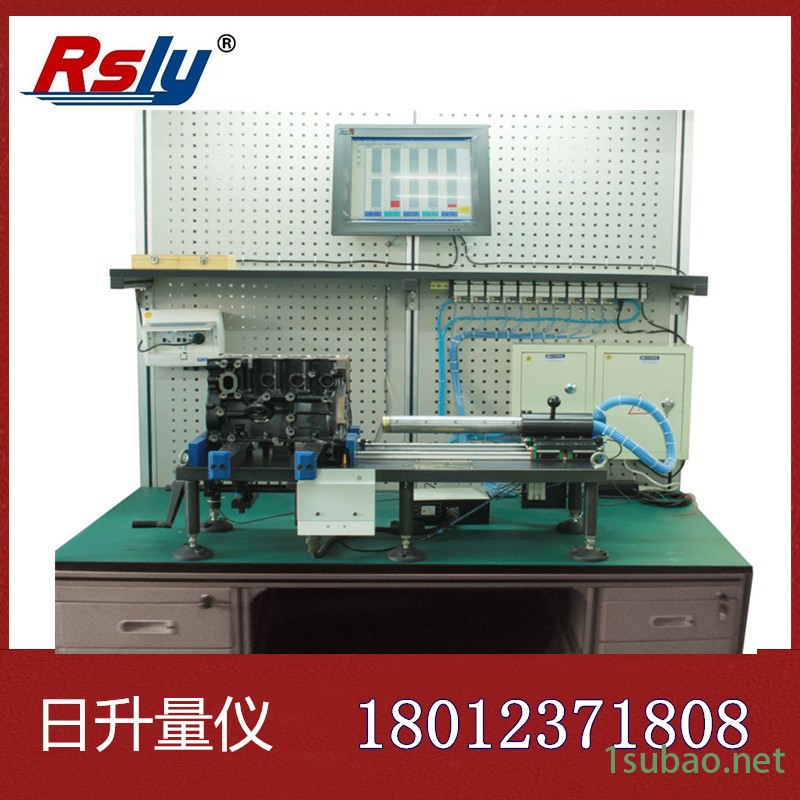

SPC測量?jī)x 在線SPC工作站 SPC測量系統

1，基于WINDOWS操作系統，簡單的編程和操作軟件，可按用戶需求特別定制

2，屏幕可直觀顯示工件被測部位、被測參數、數值和光標同時顯示測量結果。每個測量項目是否超差，在屏幕上均有醒目顏色顯示

3，屏幕欄顯示公司名稱、被測工件名稱、零件編號、已測數量等

4，可通過軟件設置對測頭工作任意分配組合，可以進行動態采樣，可以在測頭調整模塊監控運行狀態包括所有測頭的測量行程檢查

5，可以對所有測量項目經行X-bar-R Chart圖分析

6，測量數據的直方圖和其他圖譜顯示

7，具備自動計數功能，累計每日總數，合格品數量，不合格品數量

8，每天統計分析軟件的格式要求，自動存儲各種格式的軟件。

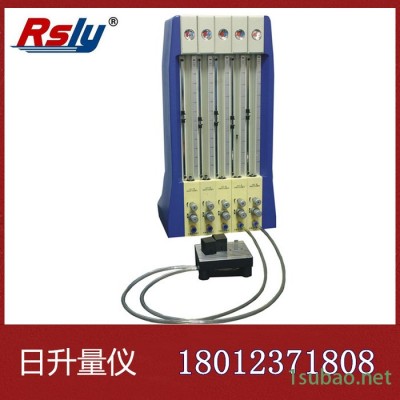

氣動量?jī)x測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量?jī)x；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量?jī)x。氣動量?jī)x是一種可多臺拼裝的量?jī)x，它與不同的氣動測頭搭配，可以實現多種參數的測量。氣動量?jī)x由于其本身具備很多優點，所以在機械制造行業得到了廣泛的應用。 其優點如下：

1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jī)x難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

2、量?jī)x的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量?jī)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

6、結構簡單，工作可靠，調整、使用和維修都十分方便。

可測量項目：內徑、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性
