| 最大加工 | 360 |
|---|---|
| 最小加工 | 1 |
| 最厚加工 | 50 |
| 最薄加工 | 0.8 |
| 產品認證 | ISO9001 |
| 傳動方式 | 機械傳動 |
| 動力類型 | 機械傳動 |
| 工作形式 | 雙面拋光研磨 |
| 功率 | 5 |
| 控制形式 | 自動 |
| 類型 | 拋光研磨 |
| 適用范圍 | 通用 |
| 新舊程度 | 8成新 |
| 執行標準 | 日規 |
| 重量 | 5000 |
| 主電機功率 | 10 |
| 適用行業 | 本機主要適用于硅片、石英晶片、光學晶體、玻璃、寶石、鈮酸鋰、砷化鉀、陶瓷片等薄脆金屬或非金屬的研磨或 |
| 自動化程度 | 自動 |
| 作用對象材質 | 鑄鐵 |
| 品牌 | speedfam |
| 型號 | 16B-5P |
| 加工定制 | 否 |
| 最大加工模數 | 5 |

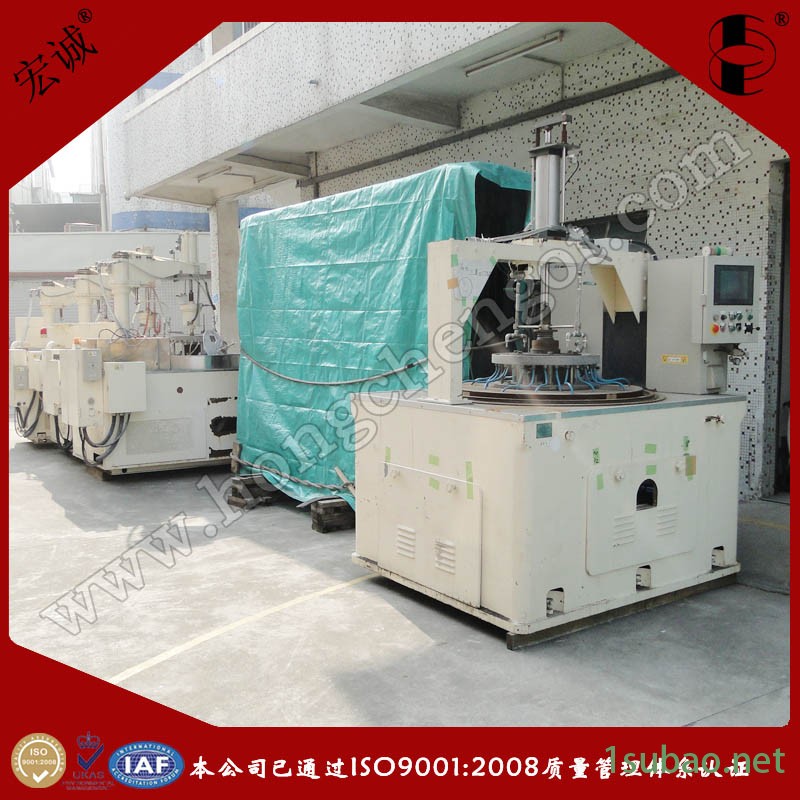

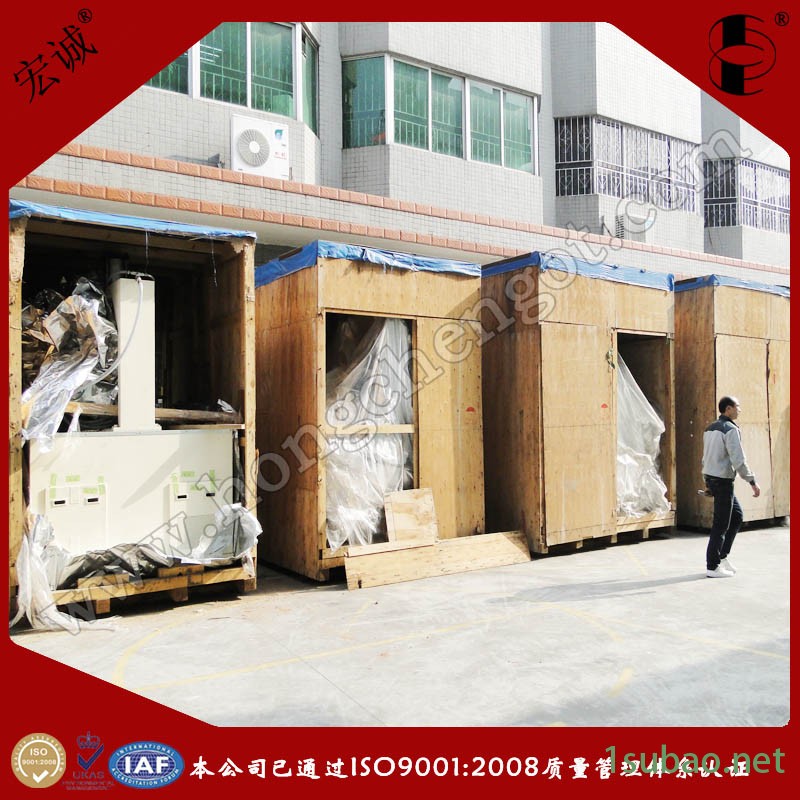

工廠轉行低價轉讓10臺日本創技 16B 雙面研磨機 拋光機
特 點：
1．系列研磨機運行采用四臺電機驅動，可以給上研磨盤、下研磨盤、齒圈、太陽輪單獨進行調速，使研磨達到最理想的轉速比，其太陽輪相對與其它三個轉速的速比可作無級調速，使游輪可實現正轉、反轉，滿足了不同研磨及修盤工藝的需求。
2．系列研磨機為下研磨盤升降方式，下研磨盤的高低位置可在總行程范圍內隨意停留自鎖，以滿足改變游輪嚙合高低位置的需要。
3．系列研磨機采用四段壓力，即輕壓、中壓、重壓、修研的運行過程。
4．系列研磨機采用PLC程控系統，觸摸屏操作面板，電機采用變頻調速，電機轉速與運行時間可直接輸入觸摸屏。
5．可根據用戶要求增加光柵厚度控制系統，加工后的產品厚度公差可控制在±0.002mm范圍內；平面度公差可控制在±0.001mm范圍內。更多關于平面研磨機 ; 平面拋光機 ; 研磨拋光機; 藍寶石襯底拋光機。
陶瓷板雙面研磨機工作原理：

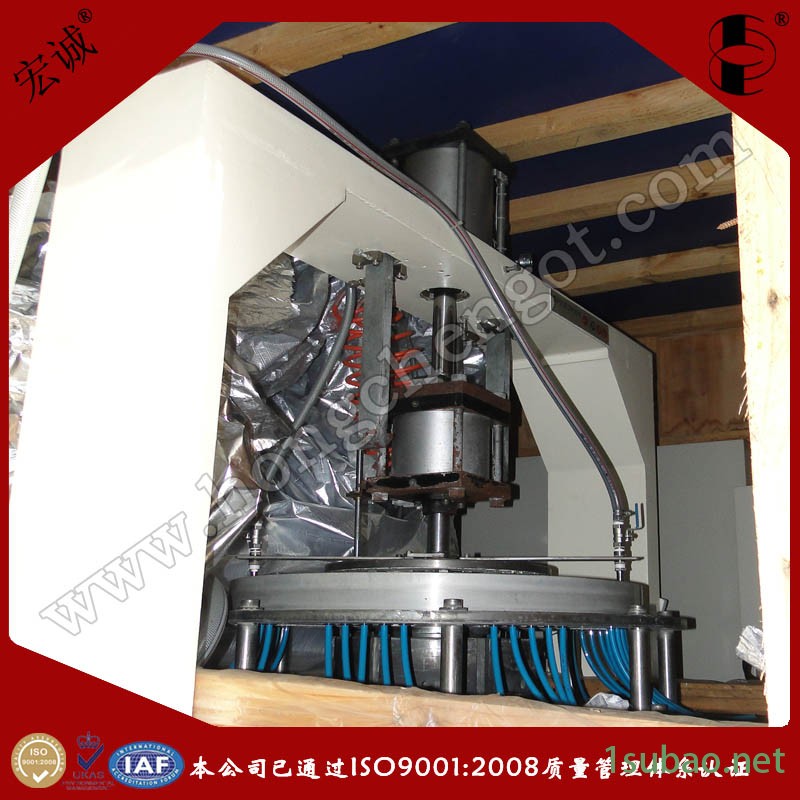

本系列研磨機為精密磨削設備，上、下研磨盤作相反方向轉動，工件在載體內作既公轉又自轉的游星運動。磨削阻力小不損傷工件，而且兩面磨削均勻，生產效率高。
陶瓷板雙面研磨機技術參數：
標準附件：
1、研磨循環箱 2、金剛石電鍍修正輪（4個）
技術參數：
| 型號 | YM-9BH | YM-12BH | YM-16BH | YM-18BH | YM-20BH |
| 研磨盤規格 | Φ635×φ240×30t | Φ772×φ260×40t | Φ910×φ316×50t | Φ1130×φ400×40t | Φ1220×φ450×50t |
| 最大工件尺寸 | φ180mm | Φ2200mm | Φ310mm | Φ400mm | Φ460mm |
| 游輪規格 | Φ228.5mm（P.C.D） | Φ283.6mm（P.C.D） | Φ340mm（P.C.D） | Φ2450mm（P.C.D） | Φ500mm（P.C.D） |
| 游輪數量 | 5枚 | 5枚 | 5枚 | 5枚 | 5枚 |
| 下研磨盤轉速 | 0-60rpm | 0-60rpm | 0-50rpm | 0-46rpm | 0-46rpm |
| 最大功率 | 5.5KW | 7.5KW | 9KW | 11KW | 17.5KW |
| 外形尺寸 | 1300*1120*2400mmH | 1400*1250*2500mmH | 1600*1450*2500mmH | 1750*1600*2500mmH | 1900*1750*2500mmH |
| 重量 | 3200kg | 3800kg | 5500kg | 6800kg | 8500kg |
詳情 歡迎來工廠看機
